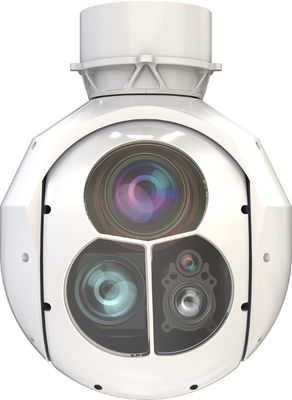

200 mm Zwei Achsen 3Sensoren Elektrooptischer Pod für Überwachung und Erkennung



Dieser EO Pod ist eine zweiachsige, zweiframmige Einheit, mit einer eingebauten 30x-kontinuierlichen optischen Zoom-TV-Kamera, einer mittelwellengekühlten Infrarot-Bildgebungsanlage und einem Laser-Illuminator.Es umfasst integrierte Anti-Latency-ModuleDie QG-200T wird hauptsächlich in Überwachungsanwendungen wie Bildgebung, Detektion, Positionierung, Führung, Verfolgung,und BodenobjekterkennungEs ist für eine Vielzahl von Operationen konzipiert, darunter Linieninspektionen, Unfalluntersuchungen, Notfallmaßnahmen, die Erhebung von Beweismitteln durch Strafverfolgungsbehörden,sowie Aktivitäten zur Bekämpfung von Terrorismus und Unruhen.

Parameter der 2 Achsen 3 Sensoren Elektrooptische Pod für Überwachung und Objekterkennung



Züge		Fernsehen
Fahrstrecke N×360°		Band	00,4 μm ≈ 0,9 μm
Schrägkeitsbereich -120° ∼40°		Auflösungsquote	1920×1080
Konstanz in der Genauigkeit ≤ 100urad ((2°/1Hz,1°/2HzFrequenzschwankung)		Brennweite	F=4,3 ∼129 mm
WinkelmessungGenauigkeit ≤1mrad		Blickwinkel	630,7° ∼ 2,3°
Winkelgeschwindigkeit ≥ 60°/s		Optischer Zoom	30X
Winkelbeschleunigung ≥ 150°/s2		Erfassungsbereich	Mensch 6 km, Fahrzeug 15 km
Einzelobjektverfolgung		Erkennungsabstand	Mensch 2 km, Fahrzeug 8 km
Ziel Art allgemeine Ziele		IR
Nachverfolgungsrate ≥32 Pixel/Fram		Band	3 μm5 μm
Aktualisierungs-Bildrate ≥50FPS		Abkühlzeit	≤ 6 Minuten
Mehrere Objekte verfolgenn		Auflösungsquote	640 × 512
Gegenstand Mensch, Fahrzeug, Schiff, Flugzeug		Pixel	15 μm
Rückruf ≥ 90%		Brennweite	40×220mm Zoom/F4.0
Genauigkeit ≥ 80%		Blickwinkel des Bildfelds	130,75° ∼2,5°
Mindestzielgröße 32×32 @1080P		Erfassungsbereich	Mensch 4,6 km, Fahrzeug 20,0 km
Nachverfolgungszielmenge ≥ 20		Erkennungsabstand	Mensch 1,1 km, Fahrzeug 5,0 km
Übergangsquote der Verfolgung ≤15%		Laser Reichweite Finder
Übergangsgeschwindigkeit ≥ 20 FPS		Band	1064 nm
Größe der Schnittstelle		Impulsenenergie	40 mJ
Abmessungen ≤ Φ200 mm × 260 mm		Bereichsbereich	300m8000m
Gewicht ≤ 5,5 kg		Genauigkeit der Reichweite	± 5 m
Stromversorgung	18 ̊32VDC (mit Spitzen- und Überspannungsschutz)	Methode und Muster der Beleuchtungscodierung	Genauer Frequenzcode mit einer einzelnen Beleuchtungsdauer von mindestens 25 Sekunden (Kodierung kann eingestellt werden).
Verbrauch 20w (durchschnittlich) 50w (Spitzenwert)		Video und Speicherung
Kommunikationsoberfläche Serienanschluss, 1 Gbps		Bildformat	JPEG-Datei
Video-Schnittstelle 1 Gbps, SDI		Videoformat	MP4
Umgebungstemperatur		Codierungsformat	H.264H. Ich weiß nicht.265
Betriebstemperatur -40°C/60°C		Videoprotokoll	TS,RTSP,RTMP,UDP usw.
Lagertemperatur -45°C/70°C		Aufbewahrung	128 GB
Wirkung 20 g, 11 ms





Hauptmerkmale von Doppelachsen-Drei-Sensoren-Elektrooptischen Pod für UAV-Systeme

KI-Objekterkennung: Erkennung von Menschen, Fahrzeugen, Schiffen und Zielen
KI-gestützte Sperrung: automatische Zielerkennung und -verfolgung
AI Anti-Oklusion Tracking: Objekterkennung unterstützt Stabil Tracking Zwei-Achsen-Stabilität: umfassende Isolierung der Trägerwinkelbewegung
Fotografie und Aufzeichnung mit zwei Sensoren: Unterstützung der Nachanalyse
Elektronische Bildstabilisierung: Subpixel-Ebene stabile Erfahrung
Verzögerung der Verbindung: Bewegliche Gegenstände, präzise Verriegelung
Erkennung und Verfolgung von mehreren Objekten: unterstützt das Sperren von Objekten auf der Tastatur und das Sprachverriegeln von Objekten
Webseite aus der Ferne aktualisiert: Fernunterstützung, zweite Antwortstufe

Anerkennungswirkung
